ASTM A420 WPL6等級彎頭與ASTM A420關聯，用於用鍛碳鋼製造的管件。

ASTM A420 / A420M-07低溫用鍛碳鋼和合金鋼管道配件的標準規範。 WPL6是歸一化碳素鋼，已在-50華氏度下進行了夏比衝擊試驗，可用於低溫環境。另請參見ASTM A333 1級和6級（用於管道）和A350 LF2法蘭。

經過全麵質量和性能度量檢查的ASTM A420 WPL6彎頭。這些男女羞羞在线观看以其卓越的質量，耐腐蝕和高抗拉強度以及長期使用壽命而廣受讚譽。

材料應包括鍛件，棒材，板材，添加了填充金屬的無縫或熔焊管狀男女羞羞在线观看，並應采用平爐，堿性氧氣或電爐工藝羞羞网站免费观看。鍛造或成形操作應通過以下一種或兩種以上的組合進行：錘擊，壓製，穿孔，擠壓、,鍛，加工，彎曲，熔焊或機加工。所有焊接應在奧氏體熱處理之前完成，並應在正火，正火和回火，退火或淬火和回火條件下進行。鋼試樣應符合化學成分，抗張強度，屈服強度，伸長率，壁厚和夏比V型缺口衝擊值的要求值。所有的熔焊對接接頭均應進行射線照相檢查，而本規範不要求對接頭進行靜水壓試驗。按尺寸標準製造的零件應允許進行補焊。

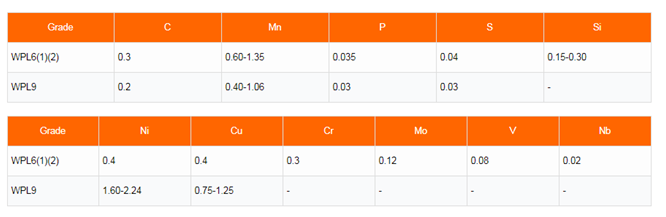

ASTM A420 WPL6的化學成分（％）


一般說明：
除非另有說明，否則所有值均為最大值。

筆記：
（1）每降低0.01％C到0.30％以下，就允許將錳增加0.05％到1.06％以上，最大增加到1.35％。
（2）由鍛件製成的配件的最大Mn值為1.35％。

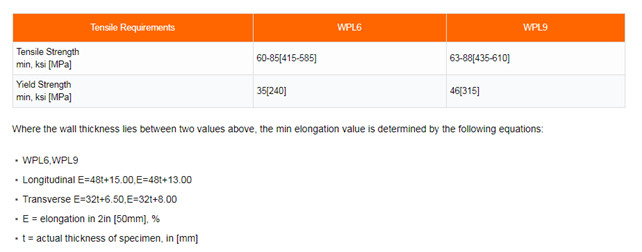

ASTM A420 WPL6的機械性能
