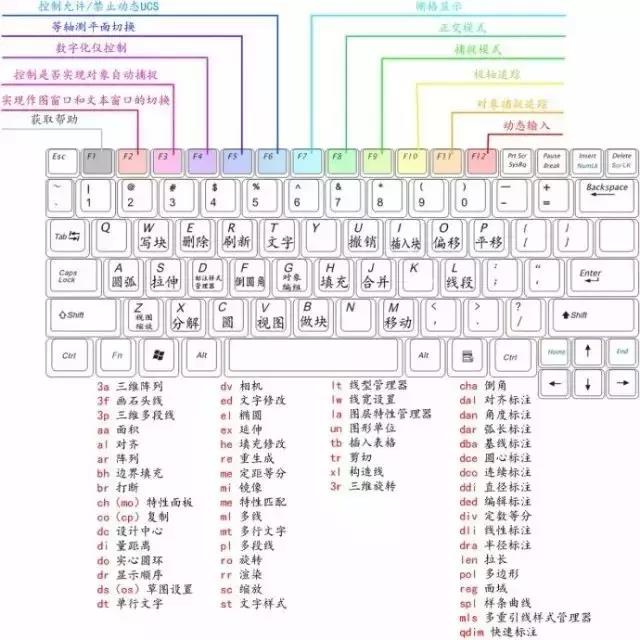

工具

名稱

快捷鍵

功能說明

繪圖工具

直線

L

畫圖用得最多的工具，用法也很簡單，由於直線等命令使用頻率最高但鍵位操作卻很不方便，所以羞羞网站入口有必要更改它。

構造線

XL

無限延伸的直線，在標注等繪圖時起輔助作用，雖然可以打印出來，但不作為作圖主體使用。

多段線

PL

用處很大，填充時用此工具先創建邊界可以避免機器分析填充區域的時間。用它計算麵積和周長也很好用。還可以用它畫箭頭和粗線。

正多邊形

POL

畫圖時很少用到它。屬性是閉合的，可以設置全局寬度，用特性工具可以查詢到創建的多邊形麵積和周長。

矩形

REC

常用工具，屬性是閉合的，可以設置全局寬度，用特性工具可以查詢到創建的多邊形麵積和周長。

圓弧

ARC

圓弧有很多種畫法，默認是菜單裏的第一種“三點”畫圓法。

圓

C

常用工具，屬性是閉合的，可以設置全局寬度，用特性工具可以查詢到創建的多邊形麵積和周長。（改成CC是為了把C留給複製命令用）

修訂雲線

revcloud

用於作強調區域劃分等用途，一般不經常用到。

樣條曲線

SPL

用來創立形狀不規則的曲線。

橢圓

EL

用來創建橢圓。

橢圓弧

EL-a

用來創建橢圓弧。

插入塊

I

插入塊時，在對話框的瀏覽欄中顯示了本文件內的塊，如果有很多用不到的塊，可以執行PU 清楚命令清楚它，之後就不會顯示了。

創建塊

B或W

B用於在本文件內創建圖塊，W用於創建外部塊文件。CAD2006創建之後的塊雙擊可直接進行編輯，塊編輯器的操作空間和模型空間一樣，但默認是談黃色的背景顏色，可以通過選項來修改成習慣的顏色。

點

PO

用於填充、等分線等作用，如果執行命令看不見，可以執行格式菜單下的點樣式，加大點大小百分比。

圖案填充

H

圖案填充命令給出了建築方麵的大多數圖例圖案，但實際上，隨著如今對製圖美觀度的提高，需要更多的圖例，可以下載其它圖例補充。對於一些複雜區域的填充，最好先用PL線或者BO命令創建邊界再選取邊界進行填充，會節省機器分析填充區域邊界時間，如果填充區域裏有文字，可以同邊框一起選取文字，文字就不會被填充，而且文字周圍還會留出一條空隙。CAD2006支持填充修剪功能。

漸變色

GD

二維製圖用到漸變色這個命令很少，而三維製圖絕大多用3Dmax等軟件，所以這個命令基本荒廢了。

麵域

REG

是帶物理性質的閉合區域，多用於三維操作，在二維當中，用於計算麵積。

表格

TB

這個功能但操作起來並不是很方便，建議先用Eecel編輯表格然後複製，再執行CAD編輯菜單的選擇性粘貼，選擇CAD圖元，實現表格轉換。

多行文字

MT

多行文字用於編輯較多的文字，目前的2006版以模範了Word的許多樣式，操作方便了許多。

修改工具

刪除

E

除了E命令，Delete鍵執行刪除。

複製

CO或CP

由於複製命令使用較多，建議快捷鍵改成C，2006版本的複製命令默認情況下，可以連續複製，這是複製命令的一大革新。

鏡像

MI

鏡像如果需要刪除原對象的，直接在鏡像命令中執行刪除，不用另外執行刪除命令。

偏移

O

偏移可以使用除法功能，CAD不支持加、減、乘法運算。比如在兩根100寬的豎線之間偏移出兩根距離相等的線，羞羞网站入口可以執行偏移，在輸入100/3，再拾取原線偏移兩次，現在就生成了每個距離是33.3333的兩根線了。偏移異形的多邊型，需要多邊形是閉合

陣列

AR

適合複製出比較複雜形狀的圖形，一般簡單的可以複製命令完成的圖形盡量用複製。

移動

M

由於移動命令用得比較多，原快捷鍵M操作起來並不便捷，建議改成左手邊的V鍵或者左手邊的其它鍵。

旋轉

RO

有些情況下，羞羞网站入口需要複製並旋轉一個物體，可以執行旋轉命令，再在命令欄中根據提示選擇複製C就可以了。由於旋轉命令用得比較多，原快捷鍵RO操作起來並不便捷，建議改成單獨的R鍵或者左手邊的其它鍵。

比例

SC

在縮放比例時可以在命令欄使用除法功能，CAD不支持加、減、乘法運算。比如把一個80.25寬的圖元，縮到50寬，可以在命令欄輸入SC，再輸入50/80.25，現在測量寬度，就是50寬了。如果是要放大100，就是100/80.25，這樣可以把任意寬縮放到想要的寬度。

拉伸

S

靈活使用拉伸命令可以給大大提高作圖效率。除塊、組和外部參照之外的任何圖形對象，覺得長了，短了都可以在圖形對象的前、後、左、右和局部進行拉伸，還可以把這個命令理解成移動局部位置。

修剪

TR

執行修剪命令時使用F進行欄刪除可以快速剪切對象，在2006版本中，修剪命令增強了修剪功能，可以用拾取框框選需要刪除的部分，一次性可以刪除對象，不象2004以前的版本，需要一根根線點擊刪除，方便了很多。

延伸

EX

如果延伸到的參照邊沒有那麽長，可以在命令欄設置到延伸到邊，一次設置以後仍有效。

打斷

—

執行此命令可以打斷線，並且打斷形成的兩個點連在一起。

打斷於點

BR

執行此命令可以打斷線，但打斷之後兩個點是分開的。

合並

join

用於合並在一條直線方向上的兩條相臨線條。是打斷的命令的反用法。

倒直角

CHA

可以倒出處兩邊不一樣長的直角。

倒圓角

F

用倒角進行修剪線段有些情況下比剪切命令還要來得快些，把倒角的值設為零即可，倒圓角和倒直角都可以用，建議用圓倒角，因為在實際應用當中，倒圓角用得多些。

分解

Ｘ

分解塊時，如果是塊中包含了另外的塊，需要多次執行此命令。

標注工具

線性標注

DLI

使用基線標注和連續標注之間需要先標注一條線性標注。

對齊標注

DAL

對齊標注可以標注水平和垂直線，也可以標注斜線，所以用快捷方式建議用這個標注，但的卻缺點是拖動一端標注點，會旋轉。

弧長標注

DAR

標注弧形的長度。

坐標標注

DIMORD

標注點的坐標。

半徑標注

DRA

標注圓或圓弧的半徑。

折彎標注

JOG

有些圓弧隻有一小段而且狐度大，標半徑的尺寸線如果全顯示出來，就很難看，這時就應該用折彎標注。

直徑標注

DDI

標注圓或圓弧的直徑。

角度標注

DAN

標注兩線之間的夾角。

快速標注

QDIM

選擇標注點可以一次性生成這些點之間的標注尺寸，很快捷，使用率很高。

基線標注

DBA

使用基線標注時，需要先創建一個線性標注。

連續標注

DCO

使用連續標注時，需要先創建一個線性標注。

快速引線

LE

qleaper （LE）直線引線，leader （可創建曲線引線）。

形位公差

TOL

一般很少用它，不過有些公司用它來作材料標識符，我認為這是個很好的辦法，比塊的方法來得更靈活簡便。

圓心標記

DCE

用來標記圓心點，顯示為一個十字形，可以通過標注樣式來更改十字形圓心標記的大小。

編輯標注

DED

用於更改標注文字或旋轉標注文字及尺寸界線。

編輯標注文字

dimtedit

主要用於更改標注文字的對齊位置。

標注更新

apply

利用標注更新來快速更新標注，和格式刷類似，但隻能刷新標注。

標注樣式

D

標注樣式的使用頻率最高的可能是阿拉伯數字大小的設置了，一般建立100，50，30等樣式代表相應的比例文字。

其它工具

單行文字

DT

單行文字的編輯功能很簡單，隻能處理簡短的文字，不過用起來也很簡潔，而羞羞网站入口繪圖時的標注文字都很簡短，所以經常用到它。

縮放

Z

隨著CAD對鼠標縮放功能的加強，Z命令已經失去了往日的風采，不過用Z命令實時縮放還是有很多人在用。

多線

ML

用於畫牆體等，一次性可以畫出多條直線。默認情況下隻有兩條，可以隨意設置這兩條線的間隔，一般為240mm和120mm牆體厚度。

計算器

QC

（Ctrl+8）啟動CAD裏內置的計算器程序，用以計算各種類型的數據。

圓環

DO

幾乎很少用到它，用也是通過圓偏移出來，所以可以忽略這個命令。

對象捕捉設置

DS

對象捕捉是CAD的特長，少了它CAD就殘疾了，2006版的CAD新增添了動態輸入的功能，也就是有些命令欄下的命令和數據跑到光標旁邊了，不過有些人認為礙眼，在這裏可以設置關閉。

選項

OP

幾乎每個大型軟件都有個類似的功能，就相當於windows之於控製麵板。

強製對齊

AL

主要的用途是可以把一個任意角度的圖形對齊到想要的位置。是旋轉命令的很好補充，不需要輸入角度就可以完成準確對齊

創建布局視口

MV

在布局空間建立新的視口，默認建立的矩形視口，當然也可以根據命令欄的提示創建多邊形視口，也可以把已有的不規則閉合圖形創建成視口。

創建閉合邊界

BO

用這個工具可以很快很精準的創建閉合的邊界，創建邊界的主要作用是計算麵積、周長和填充圖案。

撤銷前一刪除

OOPS

撤銷前一步的刪除。注意隻是撤銷一步，這個命令在創建邊界前用很管用，因為有些圖形很雜可以暫時刪去，免得計算多餘的邊界。刪去之後再進行填充，填充完之後再用這個OOPS命令撤銷剛才刪除的圖形。

測量清單

LI或LS

每畫一個獨立的幾何對象，CAD都賦予了其的信息，用它來查看相關信息，一般羞羞网站入口用的多的是查看閉合圖形的麵積和周長。

清理

PU

清理以前使用過的並且目前沒有關聯使用的圖塊、標注樣式、文字樣子、圖層等。一般在繪圖過一階段性之後執行它可以減少文件體積。

圖層

LA

快速打開圖層管理器。

顏色

COL

快速打開顏色管理器。

線型

LT

快速打開線型管理器。

線寬

LW

快速打開線型管理器。由於目前幾乎都設置顏色打印，線寬的設置就用不著了。

測量距離

DI

測量兩點之間的距離和這兩點連線與水平線形成的夾角。起簡要查詢作用，繪圖時比較常用到它來查看線的簡要信息。

查詢麵積周長

AA

主要用於查詢非多段線的閉合圖形，如果是多段線屬性的閉合圖形（如矩形等），直接用LS命令就可以快速查詢出來麵積和周長了。

重生成模型

RE

CAD作圖時軟件係統會自動降低顯示線段以提高運行速度，有些圓看起來象多邊形就是這個原因，執行這個命令可以顯示完整

定數等分

DIV

這是一個很好用的命令，畫圖時常需要把一條線分成幾份在畫細部，用這個可以節約計算時間了。

定距等分

ME

有了上麵的定數等分，定距等分的作用就不大了，用其來也沒有定數等分便捷。

編輯多段線

PE

如果現有的線不是多段線，執行這個命令會提示你是否先合並成多段線。因此這個命令也用於合並直線成多段線。

編輯塊定義

BE

執行這個命令，會彈出一個對話框，可以選擇其中的一個塊進行編輯。但一般情況下，羞羞网站入口對需要編輯的塊進行編輯，雙擊它即可。

定義塊屬性

ATT

用於DIY圖塊，定義好屬性的塊可以一勞永逸，用起來也很方便，所以掌握它很有必要。

轉入圖紙

PS

在布局空間裏進入模型操作時，有時需要轉入到圖紙層麵上來，可以用雙擊，也可以用這個命令。

轉入模型

MS

在布局空間裏的圖紙層麵上操作時，有是需要轉入到模型裏操作，可以用雙擊，也可以用這個命令。

圖形修複管理器

DRM

在操作時由於停電或者軟件等因素導致軟件關閉，可以利用該工具打開上一次自動保存的文件，自動保存的時間在選項裏可以設置。

線型比例

LTS

有些虛線看起來象實線，就是因為線型比例沒有設好，在模型空間裏設置好的虛線轉入布局空間也要重新設置比例。

對象捕捉開關

F3

有些虛線看起來象實線，就是因為線型比例沒有設好，在模型空間裏設置好的虛線轉入布局空間也要重新設置比例。

正交開關

F8

打開和關閉正交

文字樣式

ST

設置繪圖的文字單位，在繪圖時，常需要兩三種大小類別的字體，最好先設好文字樣式。隨時切換樣式，免得重複設置。

繪圖單位

UN

設置繪圖的單位。新建文檔時選擇公製會默認單位為毫米。

捕捉設置

SN

羞羞网站入口看到的十字光標是與XY軸同向的，也就是水平和垂直的，當羞羞网站入口在畫有很多斜線的圖形時，可以用捕捉模式命令設置光標成想要的角度，這樣在執行偏移等命令時很方便，不用每次都輸入斜線的角度，直接輸入寬度就夠了。

改變顯示次序

DR

當兩圖形重合時，前者會覆蓋後者的顏色，如果用顏色來印，會打印不出來，可以通過這個命令來顯示你想看到的那個圖形。它用點和Photoshop的圖層一樣。

射線

RAY

類似構造線，隻是射線有一個開始點，向一端無限延伸，功能類似於構造線。

創建組

G

創建一個給定名稱的組，可以包含塊和單個圖元。組和塊有所區別，組不用炸開可以直接進行編輯，同時也支持複製等命令

鳥瞰視圖

AV

彈出鳥瞰視圖界麵進行鳥瞰視圖。

粘貼為塊

Ctrl+Shift +V

可以把複製過來的非塊文件粘貼成為塊，同時這也是創建塊的另一個方法，簡便實用。

帶基點複製

Ctrl+Shift +C

用帶基點複製，可以方便在粘貼時捕捉準確位置，這個命令節省了複製後再移動位置的步驟。

文件切換

Ctrl+Tab

如果用CAD同時打開兩個以上文件，這個命令可以在兩個文件之間從前至後切換。加按Shift 可以反向切換。

顯示隱藏命令欄

Ctrl+9

用於隨時顯示和隱藏命令欄。

特性

Ctrl+1
